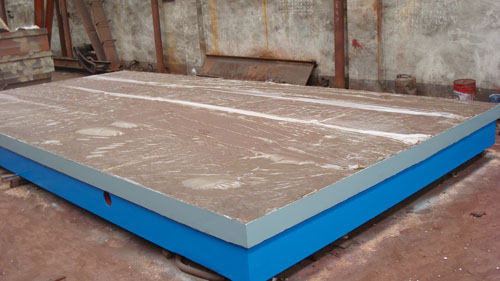

劃線平臺是用于工件檢測或劃線的平面基準量具。劃線平板是平板的一種，安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
劃線平臺按T7974-1999標準制造，產品制成筋板式和箱體式，劃線平板/劃線平臺工作面有長方形、正方形或圓形，材料HT200-300，QT400-600，ZG15-45。劃線平板工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。
劃線平臺的注意事項：劃線平臺的工作面要擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和劃線平臺的工作面有過激的碰撞，防止損壞劃線平板的工作面；工件的重量更不可以超過劃線平板的額定載荷，否則會造成工作質量降低，還有可能損壞劃線平板的結構，甚至會造成劃線平板變形，使之損壞，無法使用。
劃線平臺的具體參數等級：
×寬）mm | 劃線平板/劃線平臺精度等級 | ||
1級 | 2級 | 3級 | |
平面度公差（um） | |||
200×200 | 10 | 20 | 50 |
300×200 | 12 | 24 | 60 |
300×300 | 12 | 24 | 60 |
300×400 | 12 | 24 | 60 |
400×400 | 12 | 24 | 60 |
400×600 | 14 | 28 | 70 |
500×500 | 14 | 28 | 70 |
500×600 | 14 | 28 | 70 |
500×800 | 16 | 32 | 80 |
600×800 | 16 | 32 | 80 |
600×900 | 16 | 32 | 80 |
1000×750 | 18 | 36 | 90 |
1000×1000 | 20 | 39 | 96 |
1000×1200 | 20 | 40 | 100 |
1000×1500 | 24 | 48 | 120 |
1000×2000 | 26 | 52 | 130 |
1500×2000 | 28 | 56 | 140 |
1500×2500 | 32 | 64 | 152 |
1500×3000 | 70 | 174 | |
2000×3000 | 74 | 184 | |
2000×4000 | 88 | 219 | |
2500×3000 | 79 | 186 | |
2000×4500 | 237 | ||
2000×5000 | 255 | ||
2000×6000 | 292 | ||
3000×6000 | 308
| ||
